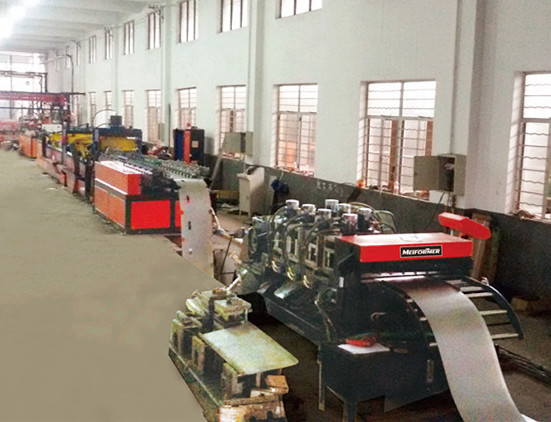

文件柜、電器柜面板生產線

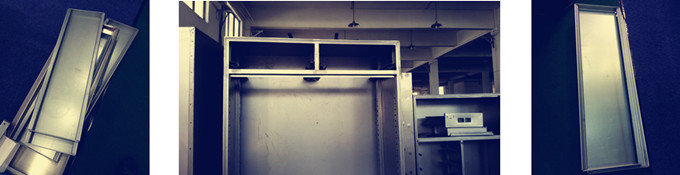

文件柜，電器柜面板，沖剪折加工中心
生產工藝開卷放料—校平—伺服送料—沖孔系統—切斷—雙邊滾壓成型—自動折彎系統—收料臺
設備組成；
設備由放料機、校平機、伺服送料、沖孔系統、切斷一體機、雙機聯動成型主機、自動折彎系統、收料臺、PLC電器控制部分等組成。
設備結構概述:
本生產線可生產不同規格的各種面板，集合了數控控制完成沖、剪、折工序，大大節約人工，提高工作效率。
可作為傳統數控沖床，數控折彎機，數控剪板機的有力補充。
不同規格通過數控設定完成。如需要沖不同的孔，可通過更換沖模完成。輥彎機采用雙機聯動組合可調式。
1、軋制適用板材：根據圖紙
2、輥壓速度：8-12m/min
3、成型道次： 16-22道 依據不同型材
4、底架：45#方管鋼焊接而成，上鋪鋼板龍門刨平
5、側板：獨立式整體牌坊，整體加工，強度高
6、傳動方式：鏈條傳動 ，上下輥輪配備聯動齒輪 保證傳動力
7、剪切沖壓系統：采用液壓動力 設計合理，耐用
8、切斷刀材料：CR12MOV;淬火HRC58-62
9、液壓系統工作壓力：15MPa
10、軋輥材料：采用優質GCR15號鋼鍛鋼數控加工后表面鍍硬鉻處理 高頻淬火Hrc58-60
11、主軸直徑：GCR40￠75mm 調質處理
12、主機功率：7.5KW 電機配擺線針輪減速機
13、液壓系統電機功率：7.5KW
14、液壓切斷保證無毛刺，PLC自動控制長度精準切斷
